   Cartes de Vision PCI Express

 Cartes de Vision PCI Express

SAIS propose une gamme complète de cartes PC pour vos applications de Vision industrielle & Scientifique, aux formats PCI Express & PCI. En fonction du type de caméra à interfacer, nous pourrons vous conseiller la carte et son logiciel les plus adaptés. Nous proposons également des systèmes clés en main.

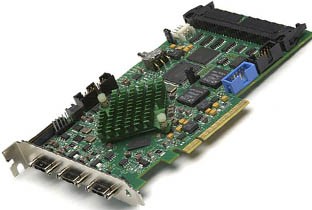

AXION CL AXION CL

La carte Axion utilise la dernière plateforme PCIe GEN 2.0 de Bitflow issue de la Cyton CXP. Compatible caméra link 2.0, la carte Axion PCIe x4 supporte jusqu'à deux caméras base, medium, full, 10-tap, et  85 Mhz de fréquence d'horloge. La carte Axion supporte également la capture simultanée de deux caméras 80-bit/85 MHz. Elle est compatible PCIexpress Gen 1.0 et dispose d'E/S séparées pour chaque caméra.

CYTON CXP CoaXPress CYTON CXP CoaXPress

La carte PCIeX8  Cyton-CXP4 peut être configurée de différentes façons. Elle  peut acquérir les données en provenance d'une caméra quad-CXP-6 (taux de données total: 25 Gb / S), ou en provenance de quatre caméras CXP-6 simple liaison, ou encore de n'importe quelle configuration intermédiaire. Lors de l'acquisition de plusieurs caméras, chaque caméra est attachée à sa propre carte virtuelle de capture. Ceci permet l'acquisition et le contrôle de chaque camera de façon indépendante. Le support logiciel est assuré au travers du kit de développement SDK pour Windows / Linux. Matlab et Labview sont également supportés

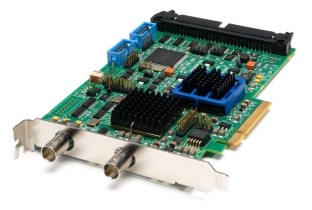

KARBON - CXP KARBON - CXP

Avec la famille Karbon-CXP, BitFlow combine une vitesse incroyable et la flexibilité de CoaXPress avec la puissance légendaire de la famille Karbon de cartes d'acquisition vidéo. Support de 1 à 4 cameras CXP. Deux caméras CXP fonctionnant à 6,25 GB/s ou encore une caméra double link CXP fonctionnant à 6,25 GB/s, voire 4 caméras CXP fonctionnant à 3,125 GB/s. CoaXPress résout bon nombre des problèmes rencontrés avec les précedentes normes en vision industrielle. Il réduit les coûts, permet de déporter les caméras sur une très longue distance sans faire appel à des répétiteurs comme avec les liaisons caméra link. Il prévoit une Alors que le Gig E Vision ugmente les temps d'attente et de déclenchement, le CXP est adapté aux systèmes rapides et temps réels.

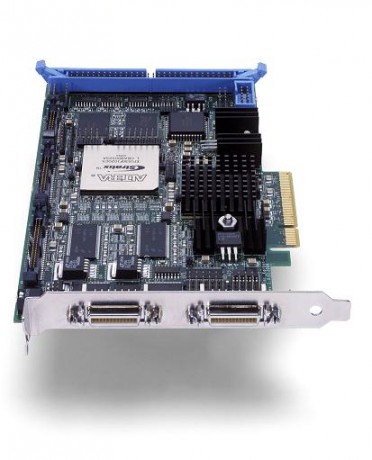

KARBON CL KARBON CL

Interface CaméraLInk 64 bits PCI Express (x8) supportant de 1 à 4 caméras y compris les caméras "10 taps". La Karbon CL peut acquérir simultanément des flux vidéos en provenance de 4 caméras "base" ou encore de deux caméras "full", incluant les versions 10 taps. Taux de transfert jusqu'à 2 Go par seconde, 160 bits à 85 MHz, nombreux modes de synchronisation, triggers, E/S TTL, supportée par Windows 32 et 64 bits pour des séquences d'images au delà des 4 Go. RoHs et CE. Décodage bayer couleur câblé en option


PIXCI® E4G2 PCI Express Camera Link Hautes Performances PIXCI® E4G2 PCI Express Camera Link Hautes Performances

La carte PIXCI® E4G2 PCI Express x4 Gen 2.0 acquiert des images en provenance de deux caméras Camera Link Medium, Full ou 80-Bit ou encore en provenance de 4 caméras Camera Link Base. Line-scan ou 2D. La PIXCI® E4G2 peut aussi capturer des vidéos allant de quelques secondes à plusieurs heures. adressage mémoire sur 64-bit. Transferts de données jusqu'à 20 Go / sec sous Windows et Linux...

PIXCI E4 PCI Express X4 Camera Link PIXCI E4 PCI Express X4 Camera Link

La nouvelle PIXCI® E4 (Revision 4) supporte toute caméra Base 6 medium - Full y compris en 10-Tap au standard CameraLink. Un switch permet de sélectionner le support ''Base-Medium-Full'' ou ''Dual Base'' . Ce dernier mode supporte une ou deux caméras CL base. Plus de 900 références de caméras disposent d'un support dédié. Les autres modèles sont supportés au travers d'une interface générique de capture et de dialogue. La PIXCI® E4 acquiert des images jusqu'à 700 Mo/sec et transfert les données en mode burst jusqu'à 1 Go/sec sur le bus PCI express. PoCL ( Power over Camera Link ) est disponible sur les deux connecteurs.

Framelink VCE-CLPCIe04 Framelink VCE-CLPCIe04

La carte FrameLInk CLPCIe04 permet d'interfacer toute caméra au format CameraLink base, medium ou full avec une bande passante maximale de 10 Gigabit par seconde. Totalement compatible PoCL, la carte VCE-CLPCIe04 dispose d'un contrôleur logique programmable, d'un processeur DMA intelligent de type scatter/gather et d'une fonction unique d'auto-apprentissage des paramètre de la caméra connectée pour une création de fichier de configutation encore plus facile. Tous les formats caméra Link sont supportés 8,10,12,14 et 16 bits en base, medium, full et déca, Bayer couleur, monochrome et truesence Sparse CFA. Un logiciel complet et un kit de développement sont disponibles en standard.

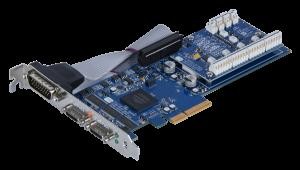

FrameLink VCE-CLPCIe03 FrameLink VCE-CLPCIe03

La carte interface Imperx VCE-CLPCIe03 acquiert des images en provenance de deux caméras Caméralink Base ou en provenance d'une caméra Caméralink Médium avec une bande passante elevée PCIe x4 de 10 gigabit par seconde. Entièrement PoCL, la carte VCE-CLPCIe03 supporte les formats base 8,12,14,16 bit et 3x8 bit RGB24 et medium 8 à 12 bit ainsi que RGB30 et RGB36.

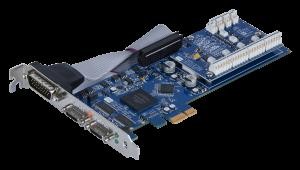

FrameLink VCE CLPCIe02 Camera Link PoCL FrameLink VCE CLPCIe02 Camera Link PoCL

Acquisition simultanée de deux caméras base ou une caméra Medium Camera Link avec support DMA. La carte VCE-CLPCIe02 est un produit professionnel qui exploite toute la bande passante du bus PCI express et une architecture propriétaire de type pipeline pour une latence la plus faible possible. La VCE-CLPCIe02 permet de visualiser et de stocker en temps réel des images mégapixels en provenance de toute caméra CameraLink sur un PC de bureau. Elle peut acquérir des images, des séquences d'images ou encore des clips vidéo AVI depuis n'importe quelle caméra Base ou Médium. Chaque image capturée peut recevoir une légende et être archivée avec la date et l'heure d'acquisition. La carte VCE-CLPCIe02 est livrée avec un logiciel complet de configuration pour une intégration rapide en machine vision.

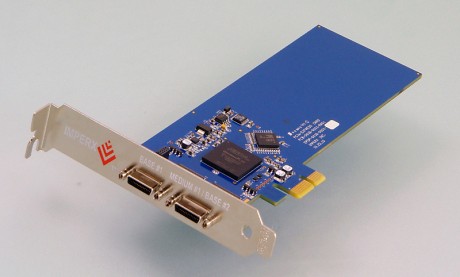

FrameLink VCE CLPCIe01 Camera Link FrameLink VCE CLPCIe01 Camera Link

La FrameLink PCI Express est un interface de vision professionnelle pour caméras numériques permettant à l'utilisateur de visualiser et archiver en temps réel des images en provenance de caméras vidéo MégaPixels, sur leur PC de bureau. FrameLink Express est en mesure de capturer une image ou des séquences d'images, des clip's AVI, en provenance de deux sources compatibles CaméraLink Base. Chaque image acquisie peut être postée avec un commentaire ainsi qu'avec l'heure et la date de capture. La FrameLink Express est livrée avec une suite logicielle complète, un programme d'application, pilotes et kit de développement SDK afin d'intégrer rapidement et facilement les fonctionnalités de la carte dans des applications de machine vision.

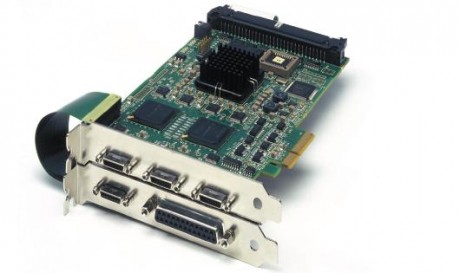

NEON CL - 1 à 4 cameras indépendantes  CameraLink Base NEON CL - 1 à 4 cameras indépendantes CameraLink Base

Interface caméralink 64 bits PCI Express (x 4) supportant le mode CL "base" y compris multi-taps. Transfert DMA 1 Giga octets par seconde. Acquiert jusqu'à 24 bits à 85 MHz. Première carte compatible PoCL (Power over CL) afin d'alimenter la caméra via le câble CL. Nombreux modes de synchronisation, triggers, E/S TTL, supportée par Windows 32 et 64 bits pour des séquences d'images au delà des 4 Go. RoHs et CE. Décodage bayer couleur câblé en option.

PIXCI A110 pour caméras analogiques PIXCI A110 pour caméras analogiques

La carte PIXCI® A110 capture des images en provenances de caméras analogiques entrelacées ou progressive-scan, dispose d'une résolution et d'une horloge pixel programmables. Le programme XCAP-lite contrôle la capture et permet de régler gain video et niveaux de clamping avec une interface intuitive. La carte PIXCI® A110 a un adressage mémoire sur 64 Bit pour de l'acquisition de séquences d'images en mémoire vive. En option, le logiciel XCAP-Std capture les séquences d'images sur disque et effectue un grand nombre de fonctions de traitement. La capture se fait aux formats RS-170, CCIR, RS-343, 1920x1080i, 1280x720p, 720x480p, 720x576p, 922x480p.  Format PCI express X1. Disponible avec équerre standard ou low-profile pour châssis 2U. Transferts jusqu'à 2.5 Gbit /sec en mode burst et 200 Mo / sec en mode continu

ALTA AN - Pour signaux analogiques ALTA AN - Pour signaux analogiques

Famille de 4 cartes de capture d'images PCI Express x 4 très flexible supportant tous les formats analogiques y compris les signaux vidéo non standards. Equipée de trois convertisseurs par carte dont la fréquence d'horloge atteint 160 MHz, support images jusqu'à 16K x 16K. Support RGB, YUV 4:4:4, nombreuses fonctionnalités. Excellent rapport performance/prix.
